臥式氣流篩

臥式氣流篩也稱臥式氣旋篩，主要針對物料比重較輕，過一層篩產品使用，整機體積小、重量輕、平穩無振動、無噪音、密閉性能好、無粉塵、效率高。新式設計；氣體保護系統能將凈化后空氣輸至設備兩端，能有效地降低設備在運轉過程中所產生溫度；對軸承形成氣體隔離層，從而杜絕粉塵的進入，有效地延長軸承使用壽命，減少保養頻率、提高工作效率。

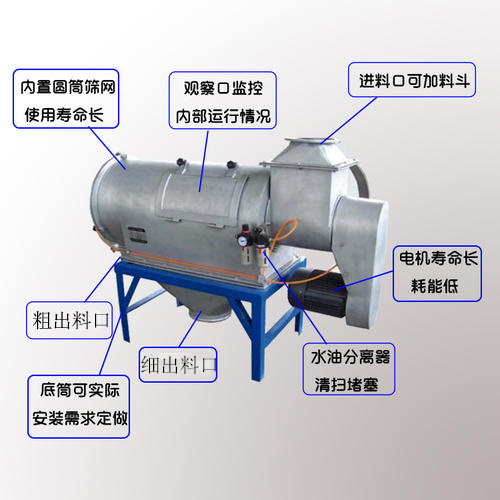

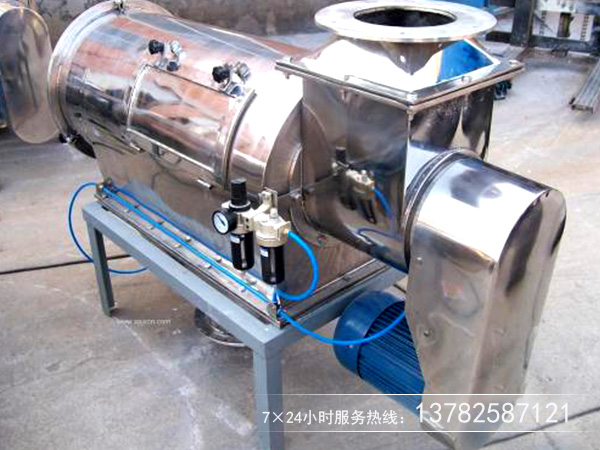

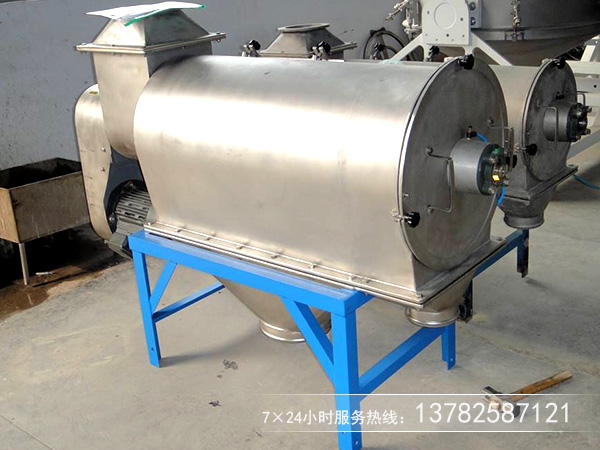

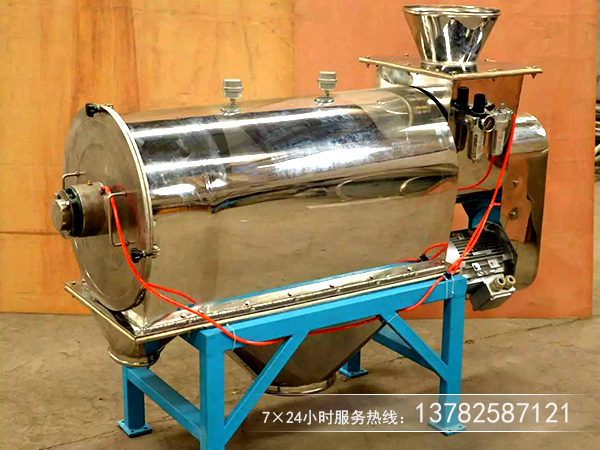

真機圖片

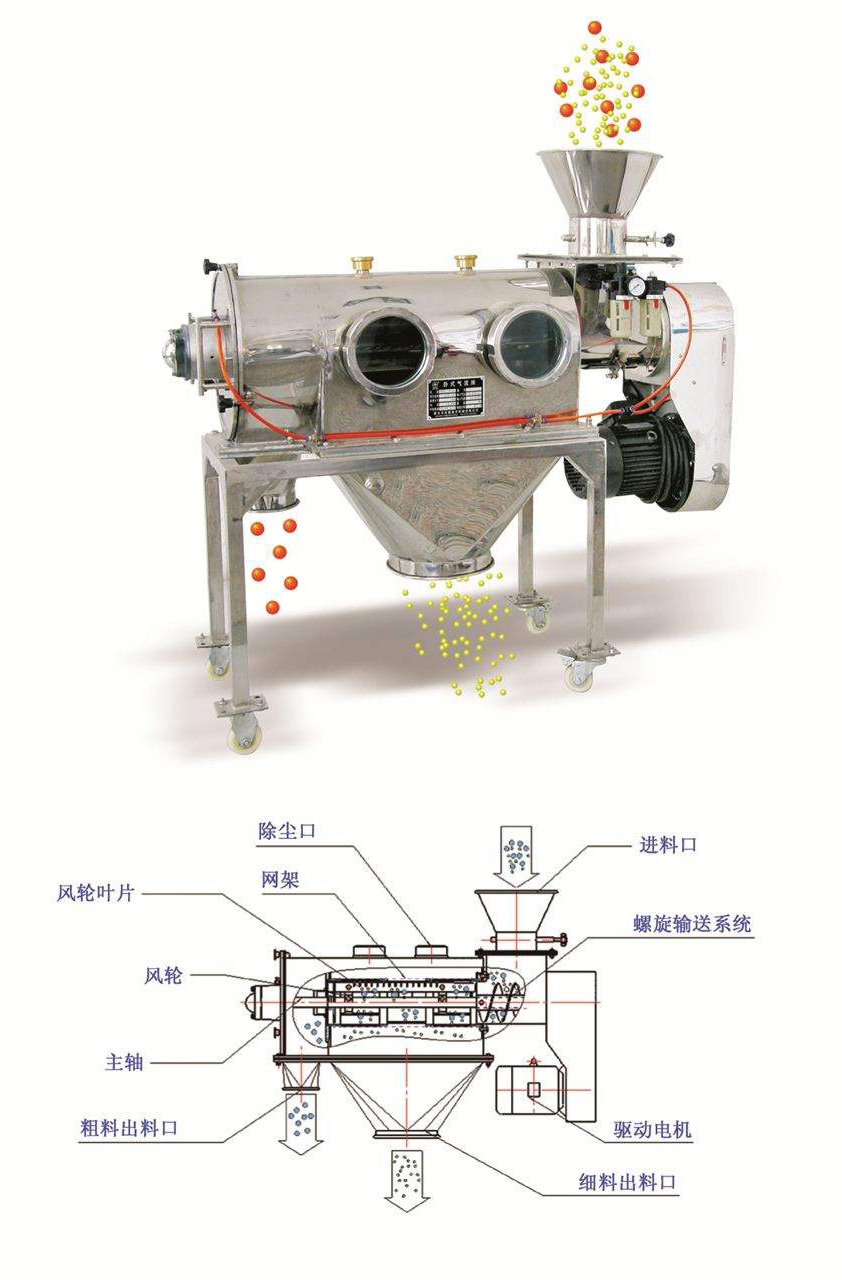

工作原理圖

臥式氣旋篩的篩網為圓筒狀，置于機體內，物料通過螺旋輸送系統后，和氣流混合、霧化進入網筒內；通過網筒內風輪葉片使物料同時受離心力和旋風推進力，從而迫使物料噴射過網，由細料排出口排出，不能過網的物料沿筒壁從粗料排出口排出。

臥式氣旋篩優勢

1、整機體積小、重量輕、平穩無振動、無噪音、密閉性能好、無粉塵、效率高。

2、殼體結構新穎，安裝簡單，控制方便。
3、可單機或多機配套使用，長時間連續運行，安全可靠。
4、篩網受旋風的沖刷，可自動清網。
5、對結塊物料有再破碎功能。
6、新式外球面軸承，延長使用壽命。
7、該機可同氣力輸送系統配套，直接串入風路，節約資源。
8、新式設計；氣體保護系統能將凈化后空氣輸至設備兩端，能有效地降低設備在運轉過程中所產生溫度；對軸承形成氣體隔離層，從而杜絕粉塵的進入，有效地延長軸承使用壽命，減少保養頻率、提高工作效率。
9、可特殊設計；網筒自轉系統，滿足特別需求。

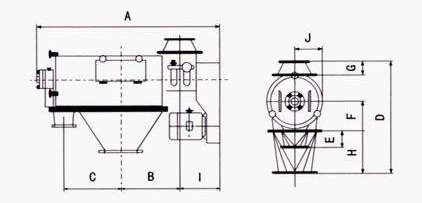

技術參數表

型號	A	B	C	D	E	F	G	H	I	J
WSQLS18-65	1430	460	420	900	135	230	130	330	340	210
WSQLS30-100	1845	655	605	1110	320	285	205	350	380	290
WSQLS50-130	2230	870	790	1775	280	515	150	660	400	485
