單軸振動篩介紹
單軸振動篩介紹
單軸振動篩是一種可使物料呈圓形運動軌跡的篩分設備，又名煤用單軸振動篩，一般由篩箱、振動器、彈簧等部分組成。因?yàn)檫@類振動篩經常應用在礦業相關行業的篩分作業中，因而得名礦用單軸振動篩。立友機械的研究改良，目前生產的DD、ZD系列礦用/煤用單軸振動篩具有更強大的功能和優點，結構更合理，動轉更平穩，連續工作性能更穩定等優點。
單軸振動篩有一個十分牢靠的篩箱，因?yàn)槠浣Y(jié)構是焊接及鉚接而成，在振動器的主軸上不僅中間位置有偏心軸，而且主軸兩頭也有能夠調節的偏心輪。在篩分時，電動機經由三角帶作用于振動器，傳動軸使偏心軸及偏心輪產生慣性力，這種慣性力會令篩箱作近似的圓形的運動，使物料得到了佳的篩分效果。

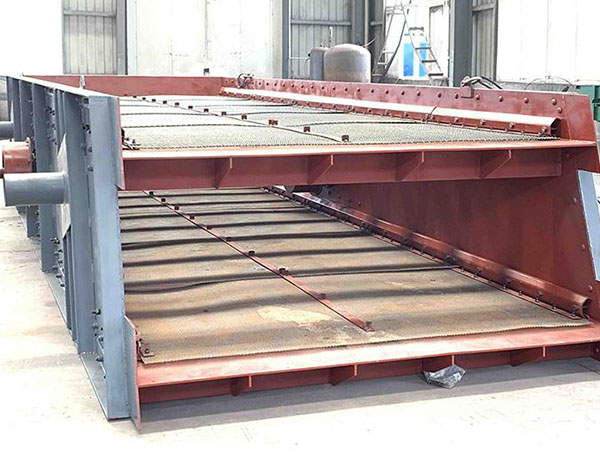

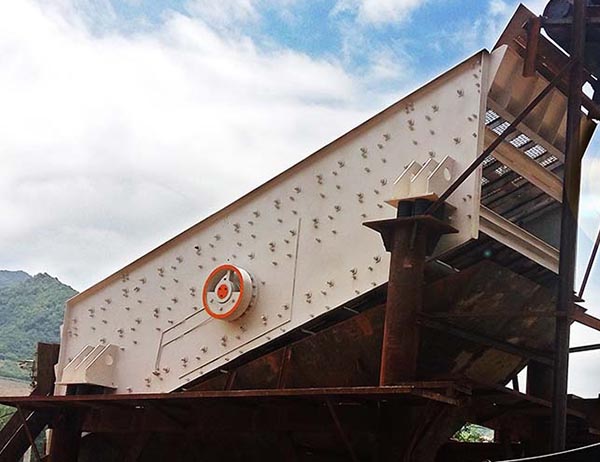

真機圖片

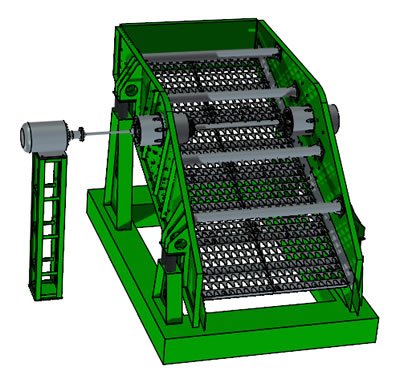

結構圖紙

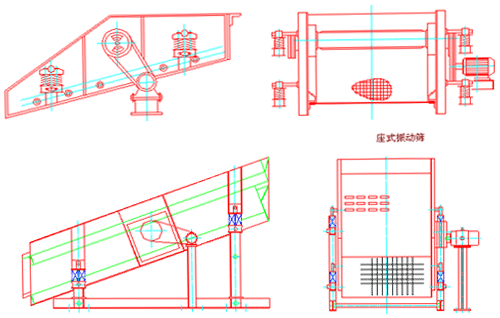

工作原理圖
單軸振動篩有一個十分牢靠的篩箱，因?yàn)槠浣Y(jié)構是焊接及鉚接而成，在振動器的主軸上不僅中間位置有偏心軸，而且主軸兩頭也有能夠調節的偏心輪。在篩分時，電動機經由三角帶作用于振動器，傳動軸使偏心軸及偏心輪產生慣性力，這種慣性力會令篩箱作近似的圓形的運動，使物料得到了佳的篩分效果。
使用說明
1、檢查全部螺栓的緊固程度，并且在最初工作8h后，重新緊固一次；
2、檢查V型帶的張緊力，避免在起動或工作中打滑，并且確保V型帶輪的對正性；
3、確保所有運動件與固定物之間的最小間隙；
4、篩子應在沒有負荷的情況下起動，待篩子運行平穩后，方能開始給料，停機前應先停止給料，待篩面上的物料排凈后再停機；
5、給料溜槽應盡可能靠近給料端，并盡可能沿篩子全寬均勻給料，其方向與篩面上物料運行方向一致，從而得到最佳的篩分效果。給料點到篩面的最大落差不大于500mm，確保物料對篩面的最小沖擊；
6、激振器順向流料方向回轉時，增加物料運行速度，可增加生產能力，但降低篩分效率；當激振器逆向流料方向回轉時，減小物料運行速度，降低生產能力，可提高篩分效率。
