斗式提升機

適用物料：食品、醫藥、化學工業品、螺絲、螺帽

價格區間：500-8000元/米

處理能力：1-500t/h

產品別名：斗提機，料斗提升機

索要優惠報價

銷售熱線：
13782587121

斗式提升機
圖片和價格
型號與參數
結構工作原理
斗提機配件

斗式提升機

斗式提升機是一種連續提升設備，傳動方式不同，可分為皮帶式、環鏈?zhǔn)健彐準?，針對不同的物料和客戶的預算，客戶可以選擇合適的類型。適用于低處往高處提升，供應物料通過振動臺投入料斗后機器自動連續運轉向上運送。
斗式提升機的材質可以使用普鋼和不銹鋼，廣泛用于食品、醫藥、化學工業品、螺絲、螺帽等產品的提升上料，可通過包裝機的信號識別來控制機器的自動停啟。

圖片和價格

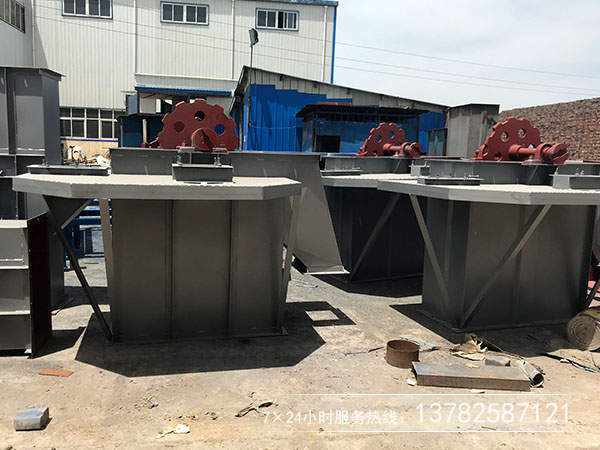

環鏈?zhǔn)蕉肥教嵘龣C(jī)圖片

板鏈?zhǔn)蕉肥教嵘龣C(jī)圖片

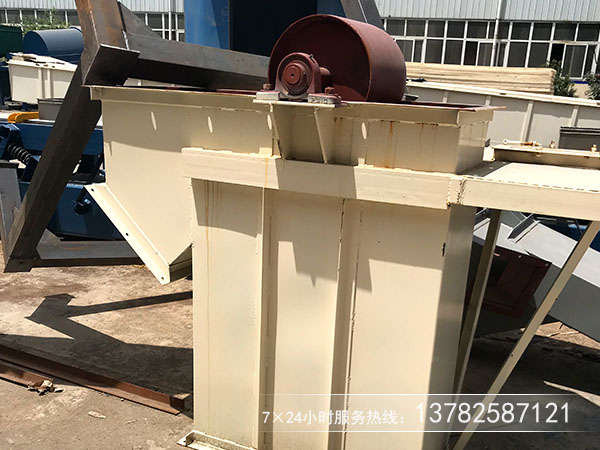

皮帶式斗式提升機圖片

斗式提升機價格沒有一個準確的價格，因?yàn)榭蛻舻男枨蟛煌?，在使用斗式提升機時需要選用不同冊材質，不同的鋼材厚度，所以斗式提升機價格只能有一個區間，500-8000元/米，需要詳細價格請聯系我們，說明你的要求，計算出詳細的價格。

型號與參數

皮帶式斗式提升機型號及參數

型號	TD160				TD250				TD315				TD400
料斗形式	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd
輸送量(m3/h)	5.4	9.6	9.6	16	12	22	23	35	17	30	25	40	24	46	41	66
斗寬	160				250				315				400
斗容(L)	0.5	0.9	4.2	1.9	1.3	2.2	3.0	4.6	2	3.6	3.8	5.8	3.1	5.6	5.9	9.4
斗距	280		350		360		450		400		500		480		560
帶寬	200				300				400				500
斗速(m/s)	1.4				1.6				1.6				1.8
物料量大塊	25				35				45				55
型號	TD500				TD630			TD160		TD250		TD350		TD450
料斗形式	Q	h	zD	Sd	h	zD	Sd	Q	S	Q	S	Q	S	Q		S
輸送量(m3/h)	38	70	58	92	85	89	142	4.7	8	18	22	25	42	50		72
斗寬	500				630			160		250		350		450
斗容(L)	4.8	9	9.3	15	14	14.6	23.5	0.65	1.1	2.6	3.2	7	7.8	14.5		15
斗距	500		625		710			300		400		500		640
帶寬	600				700			200		300		400		500
斗速(m/s)	1.8				2			1		1.25		1.25		1.25
物料量大塊	60				70			25		35		45		55

環鏈?zhǔn)蕉肥教嵘龣C(jī)型號參數

型號		TH160		TH250		TH315		TH400		TH500		TH630		TH800		TH1000		TH1250
料斗型式		zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh
輸送能力，m 3 /h		19	30	30	48	35	59	58	94	73	118	114	185	150	240	240	360	360	540
料斗	料斗容量	1.2	1.9	3	4.8	3.75	6	5.9	9.5	9.3	15	14.6	23.6	24	38	38	60	60	95
	斗距	350		450		512				688				936		936		1001
鏈條	園鋼直徑 x節（mm)	φ12X45		φ18X64						φ22X86				φ24X86		φ24X86		φ28X92
	單鏈條破斷強（KN)	≥170		≥320						≥480				≥560		≥560		≥660
料斗運動速度 (m/s)		1.3		1.2		1.4				1.5				1.6		1.6		1.6
傳動鏈輪轉數 (r/min)		62.5		46.8		42.5		37.6		35.8		31.8		30.5		30.5		28
輸送物料的最大塊度		20		25		35		40		50		60		75		85		100

板鏈?zhǔn)蕉肥教嵘龣C(jī)型號參數

型號	提升量平方米/小時	物料最大塊度
		占百分比 %
		10	25	50	75	100
NE15	15	65	50	40	30	25
NE30	32	60	75	58	47	40
NE50	60	90	75	58	47	40
NE100	110	130	105	80	65	55
NE150	170	130	105	80	65	55
NE200	210	170	135	100	85	70
NE300	320	170	135	100	85	70
NE400	380	205	165	125	105	90
NE500	470	240	190	145	120	100
NE600	600	240	190	145	120	100
NE800	800	275	220	165	135	110

結構工作原理

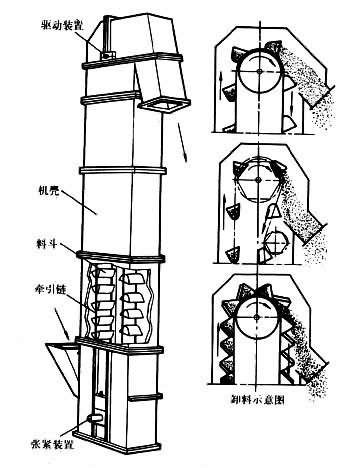

料斗把物料從下面的儲藏中舀起，隨著輸送帶或鏈提升到頂部，繞過頂輪后向下翻轉，斗式提升機將物料傾入接受槽內。帶傳動的斗式提升機的傳動帶一般采用橡膠帶，裝在下或上面的傳動滾筒和上下面的改向滾筒上。鏈傳動的斗式提升機一般裝有兩條平行的傳動鏈，上或下面有一對傳動鏈輪，下或上面是一對改向鏈輪。斗式提升機一般都裝有機殼，以防止斗式提升機中粉塵飛揚。

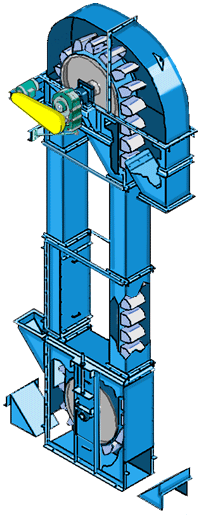

結構工作原理
