不銹鋼螺旋蛟龍傾斜角度對輸送量的影響

發(fā)布時間：20/07/14 瀏覽次數：

返回列表

不銹鋼螺旋蛟龍輸送能力200kg/h；管徑160mm；長度及角度視后續(xù)工序設定；螺旋葉片厚度＞3mm；中軸盡量加粗；螺桿中部不需要加裝吊架，避免變形；外管采用57#無縫鋼管，不銹鋼材質，內部需保證一定的光滑度。
不銹鋼螺旋蛟龍容積150kg；加裝頂蓋，包括一級螺旋出口、觀察口，均需法蘭連接，同時一級螺旋與料倉法蘭連接預留一定空間，減少設備震動的影響；觀察口為觀察料倉加料情況，直徑40mm；下部出料為法蘭連接，與二級螺旋相連。
輸送機出口高度xxm；長度1.2-1.5m；水平進料，進料量100kg/h；需加裝可調速裝置；89*4mm無縫鋼管；軸固定方式等具體形式如附圖所示。
二級螺旋輸送機出口設計簡圖
1、支架結構圖

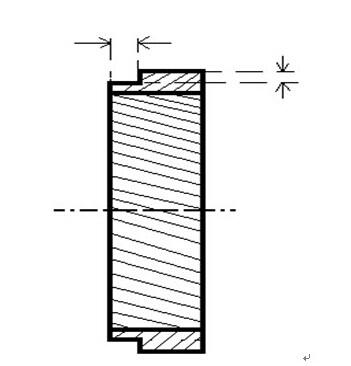

2、刨面圖

3、二級螺旋內部結構圖

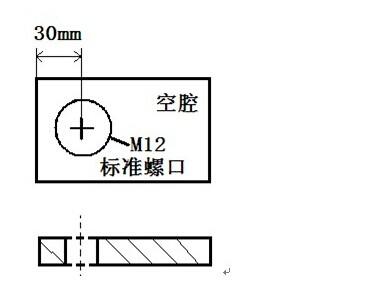

4、出口空腔結構

結構說明：
A、銅帽為固定螺旋葉而設，為易損品，需定期更換，因此需要做成可更換式，并提供一定數量的備件；
